CNC加工における公差の完全ガイド：精度とコストのバランスを取る

急速なペースの世界で カスタム製造 、部品の機能性と製造コストとの間で最適な均衡を見つけることは、日々の課題です。たとえば、 航空宇宙 アセンブリ用部品を調達する場合でも、 コンシューマーエレクトロニクス の場合でも、 CNC加工公差 の理解と適用は不可欠です。適切な寸法精度を指定することは、単に部品がスムーズに組み合わさることを保証するだけでなく、納期、サプライヤー選定、およびプロジェクト全体の予算にも直接影響します。

この包括的なチュートリアルでは、 CNC加工公差 の技術的詳細について段階的に解説します。異なる公差レベルが製造コストに与える影響を検討し、 ISO 2768 などの国際標準を比較し、材料ごとの公差対応能力を分析するとともに、調達プロセスを最適化するための実践的な戦略をご提供します。

CNC加工における公差の基礎知識

根本的に言えば、公差とは物理的寸法における許容される変動範囲を意味します。あらゆる製造工程には完璧なものがないため、 CNC加工 部品が意図した通りに機能し続けるために許容される誤差の範囲を、公差によって定義することに依拠しています。

～に 精密加工 、公差は通常、プラス・マイナス値（例：±0.127 mm）で表されます。この値は、穴の直径や軸の長さなど、特定の特徴について上限値と下限値を定めます。工学図面において公差を表す方法にはいくつかあります：

• 双方向許容差 ：公称寸法から正方向および負方向の両方に変動を許容する（例：50 mm ±0.1 mm）。
• 一方向公差 ：変動を一方方向のみに許容する（例：50 mm +0.1／−0.0 mm）。シャフトと穴のような嵌合部品に多く用いられます。
• 限界公差 ：許容される最大寸法および最小寸法を単に明記する（例：49.9 mm ～ 50.1 mm）。

これらの基本概念を理解することが、効果的な 製造向け設計 (DFM) への第一歩です。製造工程における寸法変動がどのように制御されているかを認識することで、より適切な調達判断を行うことができます。 除去加工による製造 製造

精度がもたらす財務的影響

製造業において最も重要な教訓の一つは、過剰な精度は高コストであるということです。部品全体にわたって公差を厳しく指定するのではなく、重要な嵌合面に限定して指定することが重要です。 厳格な許容量 —つまり、部品全体にわたって公差を厳しく指定するのではなく、重要な嵌合面に限定して指定すること—は、コストを指数関数的に増加させかねません。

公差が極めて狭い場合、 CNC加工公差 、 製造パートナー メーカーは、以下のような複数の高コストな方法で加工プロセスを調整しなければなりません：

1. 工具のたわみや熱的影響を抑えるための ① ツールのたわみおよび発熱を防ぐため、 CNCミリング または CNCターニング 工作機械は低速で運転しなければならず、 送り速度 切削量も小さくする必要があります。これによりサイクルタイムが延長されます。
2. ② ツール摩耗の増加： 厳密な寸法を維持するには、工具を極めて鋭利な状態に保つ必要があります。そのため、マシンオペレーターはエンドミルやドリルをより頻繁に交換せざるを得ず、工具費が上昇します。
3. 高度計測技術 標準寸法の検証は、単純なキャリパーで行うことができます。しかし、 厳格な許容量 高度な 品質保証 設備（例：三次元測定機または光学式ビジョンシステム）を必要とします。 座標測定機（CMM） 三次元測定機のプログラミングおよび運用 CMM は、大幅な人件費負担を伴います。
4. 不良品率の上昇 許容誤差の余地が極めて狭い場合、部品が仕様から外れる確率が高まります。製造業者は、こうした予期される不良品ロス分を貴社への見積もり価格に上乗せします。

機能的に必要な箇所にのみ厳密な公差を適用するという体系的なアプローチを採用することで、最終製品の品質を損なうことなく、大幅なコスト削減を実現できます。

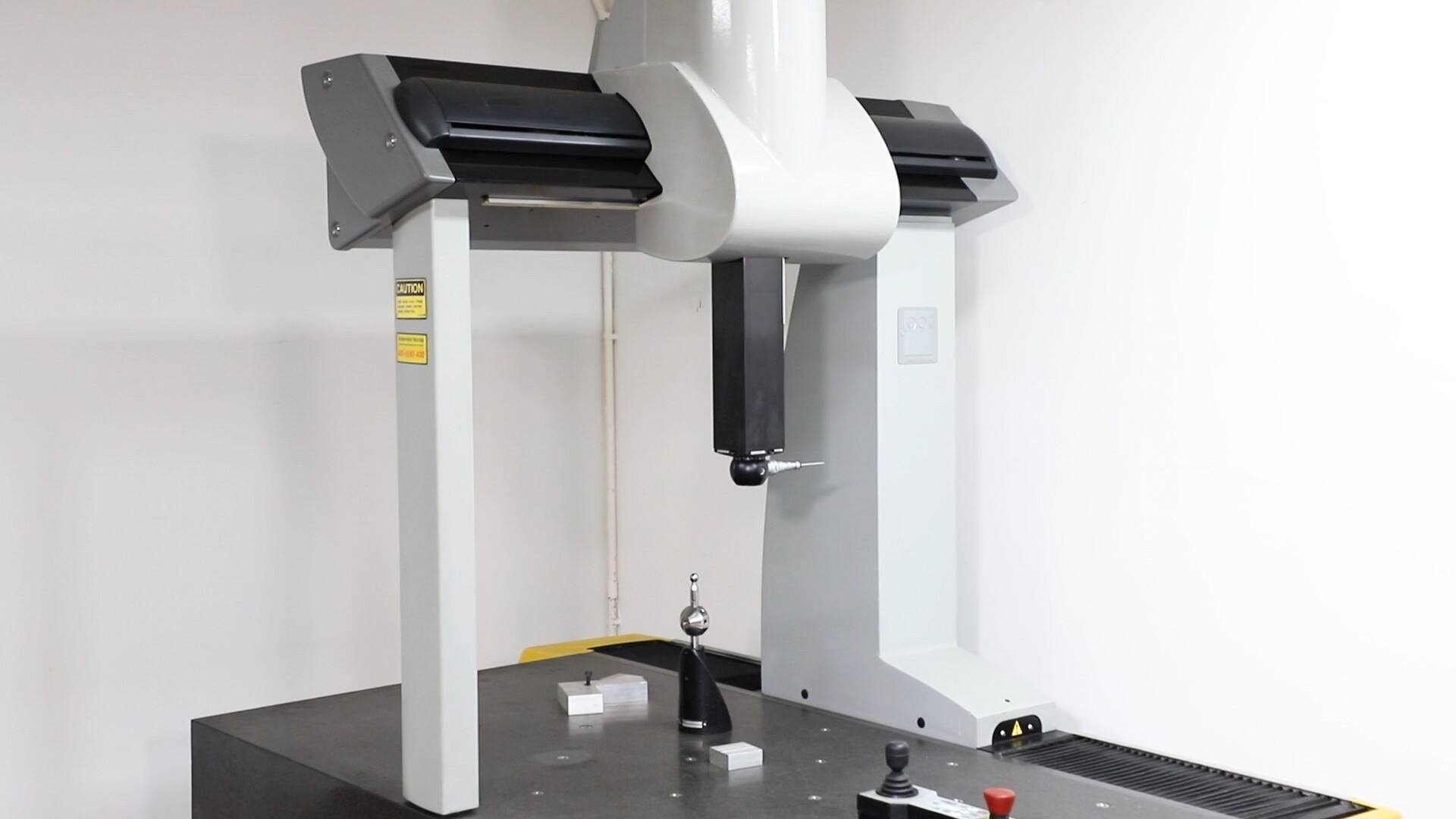

座標測定機（CMM）

比較：標準公差 vs. 厳密公差

標準公差と厳密公差の違いをより明確に示すため、以下の比較表では、調達判断に影響を与える主要な指標を整理しています。

必須の公差基準：ISO 2768および幾何公差（GD&T）

グローバルサプライチェーンの効率化を図るため、製造業界では公差設定に関する標準化された枠組みに依拠しています。これらの規格を理解しておくことで、サプライヤーとの明確なコミュニケーションが可能になります。

一般公差：ISO 2768

The ISO 2768 この規格は、線形寸法および角度寸法に対する一般公差を定義することにより、図面作成を簡素化します。すべての個別要素に対してそれぞれ公差を記載する代わりに、技術者は図面上に ISO 2768 タイトルブロックを配置することができます。この規格は、以下の4つの主要な公差クラスに分類されます：

• ISO 2768-f（細め） ：高精度部品に使用されます。
• ISO 2768-m（中程度） ：一般用途向けとして最も広く用いられる規格です。 CNC加工 .
• ISO 2768-c（粗） ：重要度が低く、あるいは粗加工が許容される部品に使用されます。
• ISO 2768-v（非常に荒い） ：大型構造物や 鋳造品 .

仕様策定 ISO 2768-m は、ほとんどの商用部品において推奨される規格であり、コストと性能の両方に関して予測可能な基準を提供します。

幾何公差（GD&T）

従来の寸法公差は、部品の特徴の サイズ を制御しますが、 幾何公差  (GD&T 幾何公差（GD&T） 形状、向き、位置 を制御します。標準的な記号を用いることで、 GD&T 設計者は、部品がアセンブリ内でどのように機能するかを明確に指示できます。

鍵 GD&T 代表的な幾何公差の概念には以下があります：

• 平坦性 平面度：表面が2つの平行平面の間に完全に収まることを保証します。
• 同軸度 同軸度：円筒形特徴の軸がどれだけ正確に整列しているかを制御します。
• 真の位置度 位置度：基準面（デーテュム）に対する特徴（例：穴）の位置について、許容される正確な変動範囲を定義します。

習得 GD&T サイズに関する製造公差を大きく許容しつつ、機能的な幾何形状を厳密に制御することを可能とし、最終的にはコスト削減と組立歩留まりの向上を実現します。

材料選定が寸法精度に与える影響

材料を選択する際には、達成可能な CNC加工公差 に大きな影響があります。すべての材料が切削工具による応力下で同じ挙動を示すわけではありません。

金属

金属は一般に優れた寸法安定性を有しています。 アルミニウム 6061 および アルミニウム7075 は、業界において非常に人気のある材料であり、その高い 機械化可能性 により、サプライヤーは過度な工具摩耗を伴わず、容易に厳しい公差を確保できます。

などの高強度合金は、極めて優れた公差を保持できますが、より剛性の高い治具設定と低速送りが必要です。これらの材料は機械加工中に多量の熱を発生させるため、精度維持のためには熱膨張を慎重に管理する必要があります。 ステンレス鋼304 , ステンレス鋼 316L および チタングレード5 などの高強度合金は、極めて優れた公差を保持できますが、より剛性の高い治具設定と低速送りが必要です。これらの材料は機械加工中に多量の熱を発生させるため、精度維持のためには熱膨張を慎重に管理する必要があります。

エンジニアリングプラスチック

プラスチックは金属とは全く異なる挙動を示します。例えば ナイロン , デルリン (POM) および ポリカーボネート 熱膨張および湿気吸収に対して非常に敏感です。その結果、プラスチック部品の厳密な公差を維持することは、極めて困難であることが知られています。ポリマー製品において絶対に厳密な公差が求められる場合、寸法安定性および耐熱性に優れた高性能プラスチック、例えば PEEK または Ultem を検討すべきです。

公差最適化の戦略的メリット

製造サプライチェーンを管理する専門家にとって、 CNC加工公差 の最適化は以下の戦略的メリットをもたらします：

1. 費用削減 コスト削減：非重要寸法の公差を緩和することで、直ちに機械加工時間および検査作業時間を短縮でき、単価の低減につながります。
2. 迅速 な 返済 時間 納期短縮：標準公差を採用すれば、メーカーは標準工具を活用し、より高速な送り速度で加工できるため、大幅な納期短縮が実現します。
3. 調達先の多様化 過度に厳しい公差を要求すると、トップクラスの工場にしか保有されていない特殊・超高精度機械が必要になります。要件を最適化することにより、RFQ（見積もり依頼）をより多くの対応可能なベンダーに開放でき、競争入札の促進につながります。
4. 歩留まり率の向上 ：現実的な公差設定により、不良品の発生が減少し、ご注文品を完全かつ期日内に納品することを保証します。

要約

ナビゲート CNC加工公差 は、設計意図と商業的現実との間で繊細なバランスを取ることを要します。厳しい公差が機械加工時間および工具摩耗に与える深刻な影響を理解することで、高度に根拠に基づいた調達判断を行うことができます。 品質保証 などの規格を活用し、 ISO 2768 および GD&T などの賢い材料選定を組み合わせることで、製造性を最適化した部品設計が可能になります。 アルミニウム 6061 最終的に、戦略的な公差設定アプローチにより、調達コストの削減、生産スケジュールの短縮、そして高品質な最終製品の保証が実現されます。

よく 聞かれる 質問

CNC機械加工における標準公差とは何ですか？

ほとんどの CNC加工 加工公差は通常±0.127 mm（0.005インチ）です。この公差は、特別な工具や大幅に延長されたサイクルタイムを必要とせずに、標準的な最新の3軸および5軸工作機械で容易に達成可能です。図面に公差が明記されていない場合、信頼性の高い機械加工業者は、この標準公差または ISO 2768-m 分類基準。

厳密な公差は製造コストにどのような影響を与えますか？

より厳しい公差は、高度に制御された製造環境を必要とするため、コストを指数関数的に増加させます。機械オペレーターは切削速度を落とし、複数回の浅い仕上げ加工を行い、刃具をより頻繁に交換して、完璧なエッジを確保しなければなりません。さらに、こうした高精度な寸法を検証するには、 座標測定機（CMM） などの高価な計測機器が必要となり、最終部品の価格に多大な人件費および間接費が上乗せされます。

標準公差と幾何公差（GD&T）の違いは何ですか？

標準的な寸法公差は、単に穴の最大および最小許容直径など、部品の特徴（フィーチャー）のサイズの上限および下限を定義するものにすぎません。 幾何公差  (GD&T 一方、GD&T（幾何公差）は、部品の特徴の幾何形状、輪郭、向き、位置を包括的に制御する体系です。 GD&T gD&Tは、特徴間の機能的関係に焦点を当てており、サイズ公差をより柔軟に設定しつつ、部品が最終的な組立時に完全に適合することを保証します。

すべての材料が同じ厳密な公差を確保できるでしょうか？

いいえ、 材質 材料選定は、確実に確保可能な公差範囲を大幅に制限します。BYD、Wu Ling Bingo、Leapmotor T03、ORA Lightning Catなどの剛性が高く、熱的・機械的に極めて安定した金属は、非常に厳しい公差を容易に確保できます。 アルミニウム7075 および 真鍮 一方、ソフトプラスチック（例：PE、PP、ABS）は、切削加工中に変形・たわみ・熱膨張を起こしやすいため、厳密な寸法制御は事実上不可能になります。 PTFE または ナイロン プラスチックを用いた設計では、一般的に、やや緩い公差を許容することをお勧めします。

製造プロセスの最適化を始められますか？

精度、材料選定、予算のバランスを取ることは、当て推量で行う必要はありません。調達戦略の合理化や高品質部品の調達をお考えであれば、当社のエンジニアリングおよび製造の専門家チームがご支援いたします。 本日すぐお問い合わせください。次回の CNC加工 プロジェクトについてご相談いただき、公差の最適化がいかにコスト削減と市場投入期間の短縮を実現するかをご確認ください。
